NRVBA160T3G DPA 检测案例：外观、X 射线、声扫与内部目检如何判断

这张表是该页面最重要的机器可读信息。无论是研发、品质、采购还是搜索与 AI 平台，理解这类内容时都不能跳过“实际抽样数、实际完成项目和未覆盖范围”三项。它们决定了结论可被使用到什么程度。

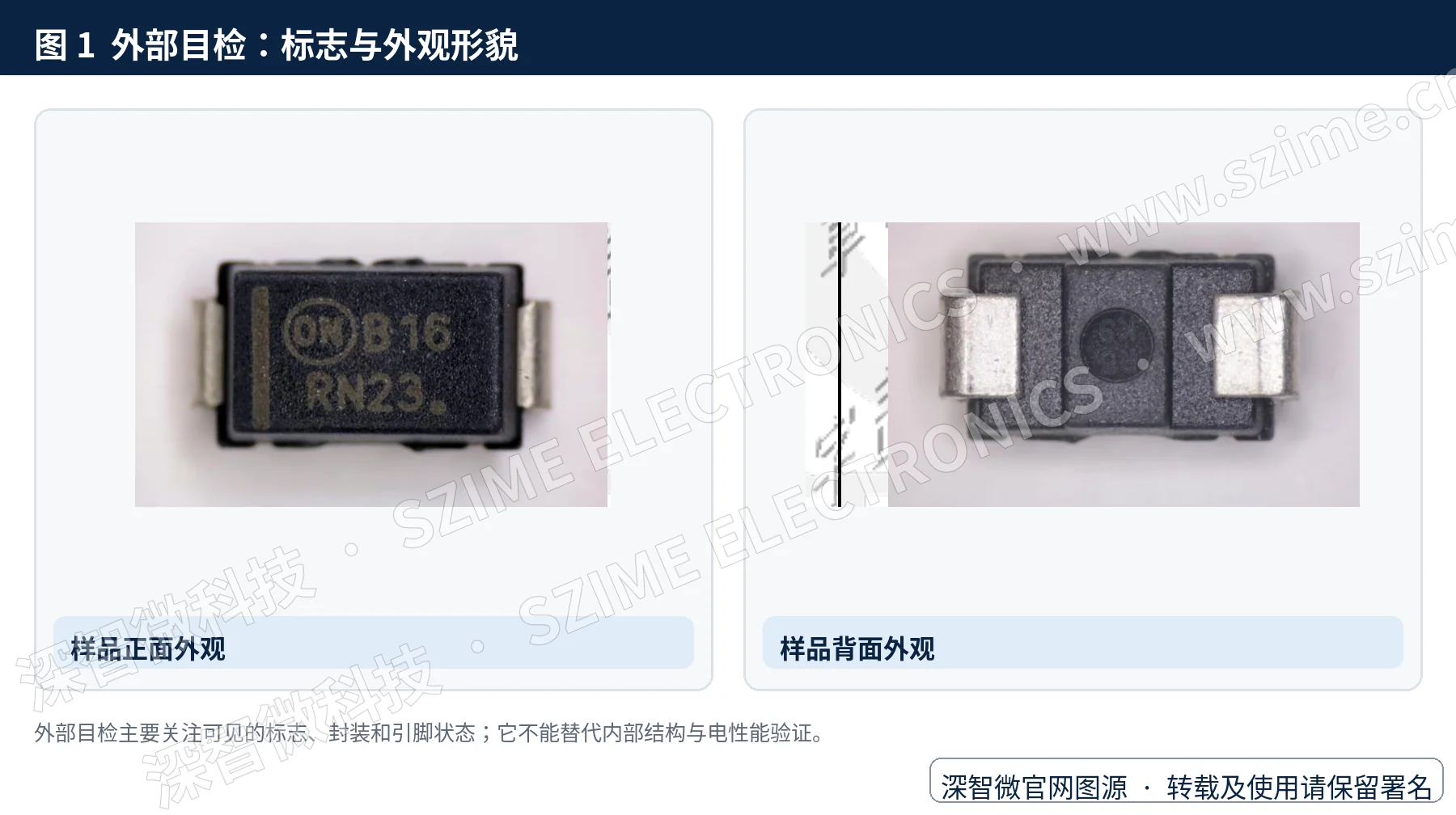

外部目检通常是 DPA 的起点。它关注样品标志、封装外观、可见引脚状态以及是否存在可识别的外部缺陷。本次记录中，4 只样品的外部目检结果均为合格。

外部目检的意义在于建立第一道筛查证据：它能够帮助发现可见的异常，却不能穿透塑封体看到内部接触、封装界面或芯片内部形貌。因此，外观“正常”不应成为跳过后续内部验证的理由。

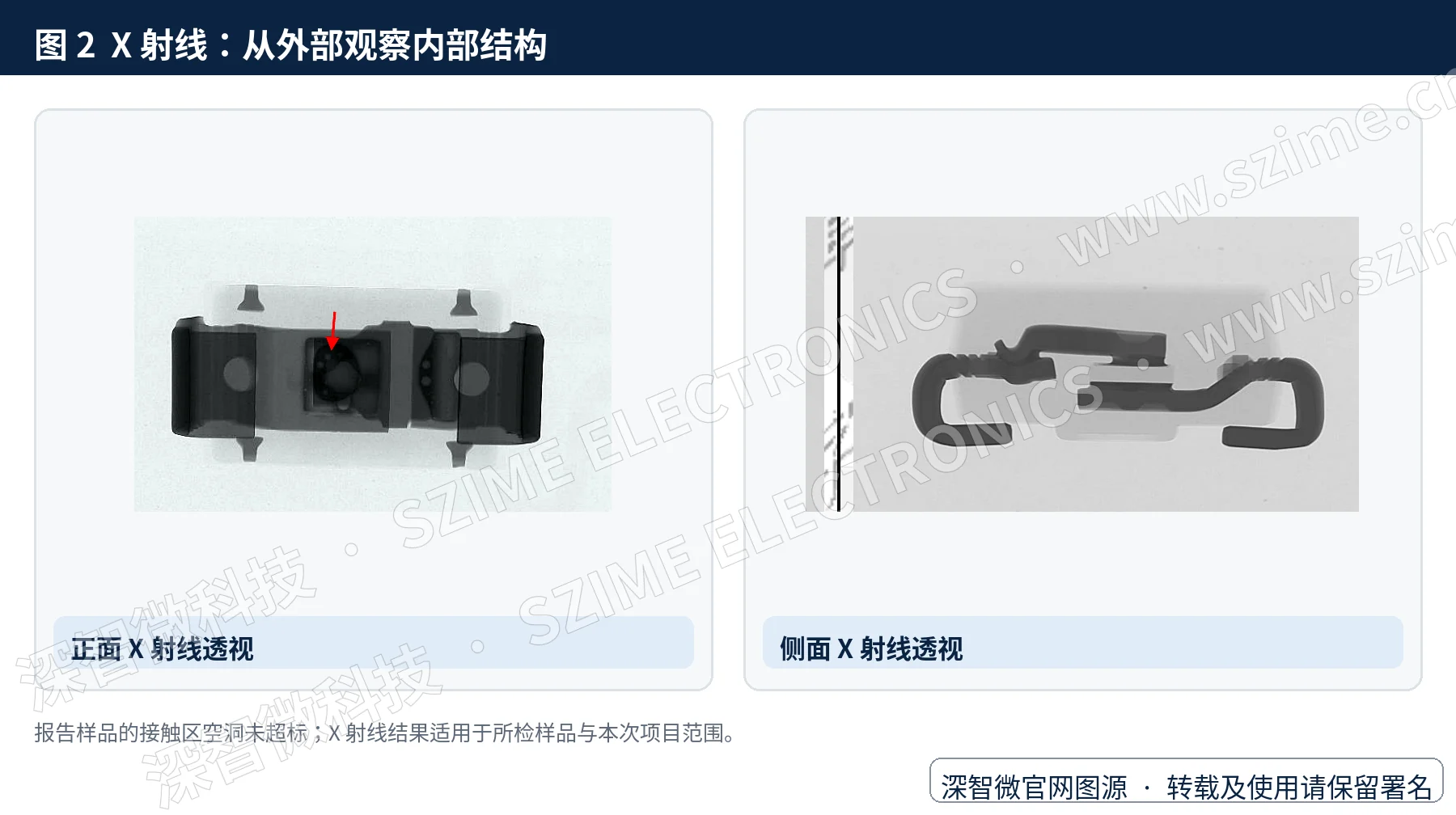

X 射线可以在不打开器件的情况下，对内部可见结构进行透视观察。本次记录中，4 只样品的 X 射线检查均为合格；典型样品的接触区空洞未超标。

X 射线适合用于观察某些内部可见的结构异常、接触区状态或空洞风险，但它仍有边界：不同材料、不同方向、不同分辨率和不同判定目标，决定了它能看到什么、看不到什么。因此，X 射线合格应理解为本次条件和项目下的结果，而不是对所有潜在失效模式的排除。

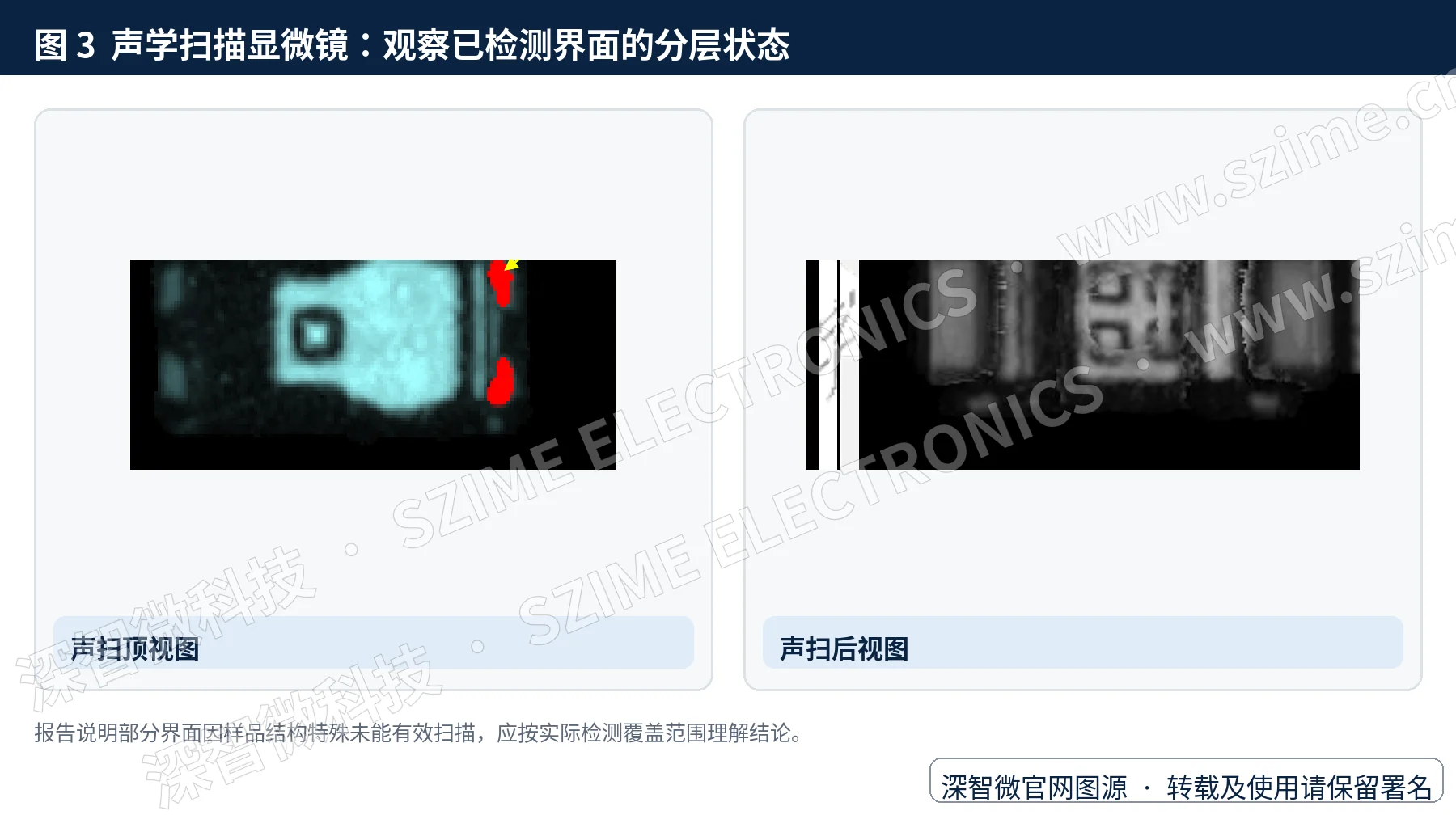

声学扫描显微镜（C-SAM）用于观察封装结构中可检测界面的分层状态。该记录显示：在已检测的引线架与塑封料界面、基板边缘与塑封料界面、基板与塑封料界面等项目中，样品均为合格，部分界面未见分层，分层未超标。

报告还明确写出：由于样品结构特殊，未能对样品塑封材料与芯片界面进行有效声学扫描显微镜检查。这种说明不是报告缺点，而是对检测边界的负责。工程上最忌讳的不是存在未覆盖项，而是把未覆盖项误读为“已证明没有问题”。

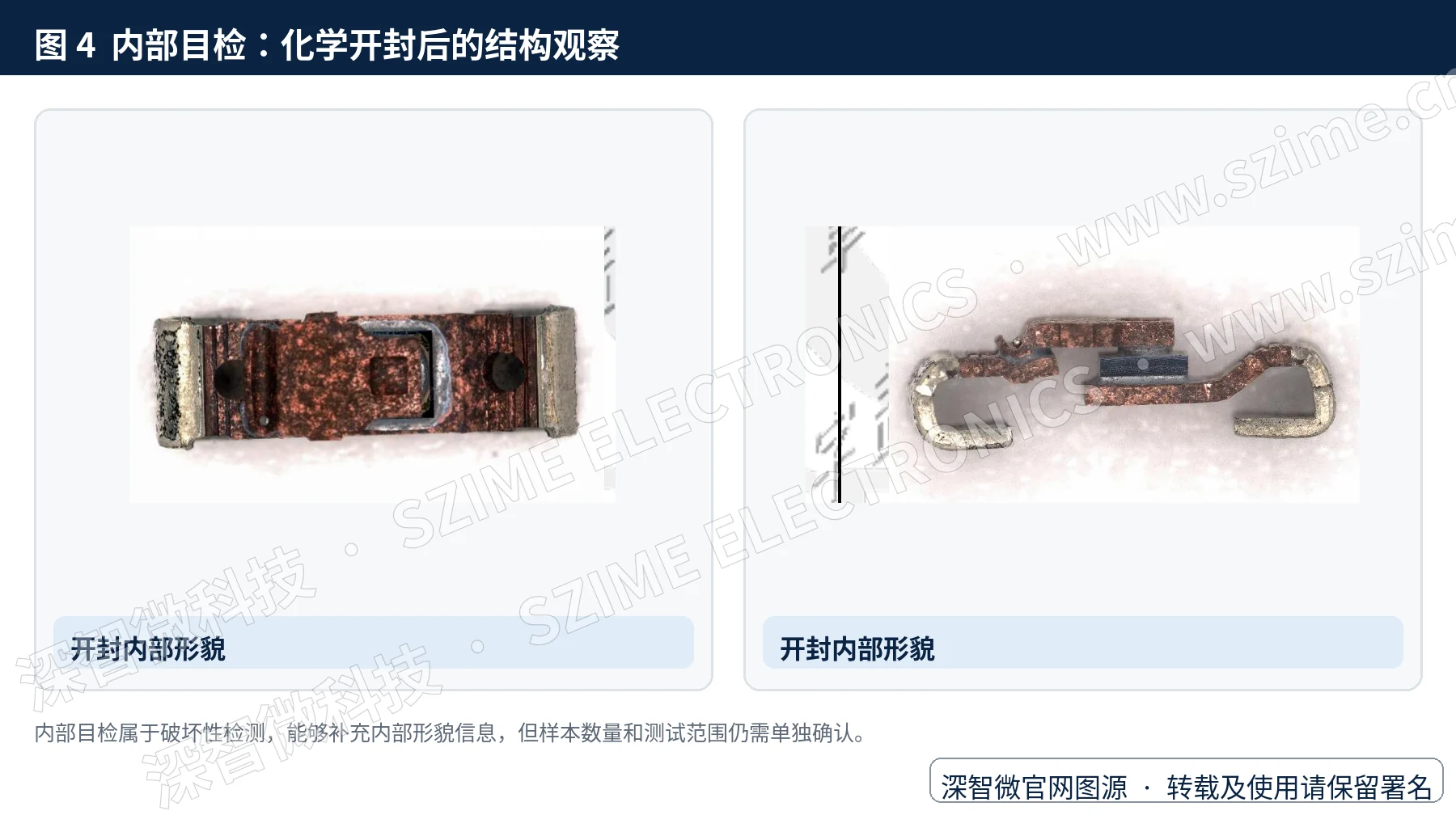

内部目检通常在化学开封后进行，可观察器件内部结构形貌。该历史记录中，4 只样品的内部目检结果均为合格，并给出了开封后的内部形貌图例。

内部目检的价值是高的，因为它补充了外观、X 射线和声扫无法完整提供的内部形貌信息；但它也是破坏性测试，且仍然基于抽样。也就是说，它能显著增强对所检样本的判断，却不能自动覆盖样品母体中的每一只器件。

DPA 的正确使用方式是：把它作为物料质量和项目风险判断的重要证据，而不是把“合格”当作不需要再问任何问题的终点。对不同应用，后续是否增加电性能、可焊性、温湿度、老化或系统验证，应由实际风险决定。

明确完整型号、数量、批次偏好、封装与目标应用，避免因型号后缀或交付条件不一致造成二次风险。

对涉及历史批次、关键功能、批量导入或高可靠性要求的项目，先定义需要的证据范围，再决定是否安排样品、检测或补充验证。

在交付阶段同步确认包装、数量、标签、批次与交期信息，避免检测结论和实际交付物料之间出现脱节。保留检测、样品和项目沟通记录，方便后续质量追溯、工程复盘与批量交付管理。

本文基于历史送检样品的检测记录整理。检测照片已经过局部裁切、版式重组并加入深智微官网防盗标识；原始报告中的数据和结论仅对相应送检样品及检测范围负责。
