高速数据采集 · 实时处理 · 项目定制
高性能数字化处理板卡
16位125MS/s多通道同步采集 · FPGA实时处理 · PCIe/SFP+高速通信
面向精密信号采集与实时处理场景，单板集成高速模数/数模转换、高性能 FPGA、 PCI Express 与 SFP/SFP+ 通信，适用于工业自动化、精密仪器、分布式测量和科研装置。
页面参数来自现有产品资料。具体接口、通道、时钟、固件、驱动、机箱及交付配置，以项目需求评估和最终确认资料为准。
- ADC / DAC 分辨率
- 16 bit
- ADC 最高采样率
- 125 MS/s
- 最大同步采集通道
- 10 路
- DAC 最高更新率
- 250 MS/s
产品概述
高性能数字化处理板卡用于精密信号采集、信号生成和板端实时处理。模块化架构将 ADC 采集链路、DAC 输出链路、FPGA 处理核心、时钟、电源与高速通信集成于单板，便于构建面向项目的高速数据采集系统。
与只完成基础采样的普通采集模块相比，本板卡更强调多通道同步、实时算法、高速数据传输和系统适配的协同，可用于工业自动化、精密仪器仪表、分布式测量和科研装置等场景。
核心能力模块
从采集、生成、处理、通信、时钟到供电形成完整板级能力，具体配置可结合项目需求评估。
16 bit 高速采集
支持最高 125 MS/s 采样，面向需要兼顾采样精度与速度的信号数字化场景。
多通道同步采集
通道数可按项目需求定制，最大支持 10 路同步采集。
任意波形输出
16 bit DAC，最高 250 MS/s 更新率，可用于测试激励、控制反馈和信号生成。
板端实时处理
支持数字下变频、滤波、解调、闭环控制等实时算法及自定义固件部署。
主机高速通信
通过 PCI Express 与主机进行高速数据交互，适用于在线处理与数据存储。
光纤数据传输
SFP/SFP+ 光纤接口支持长距离、低延迟数据传输，便于分布式系统集成。
低抖动时钟管理
外部时钟最高 1.2 GHz 输入，最多 16 路输出，支持 PLL 与扇出两种模式。
分级独立供电
采用 DC-DC + LDO 二级稳压，模拟前端、时钟等敏感模块独立稳压。
系统架构说明
模拟信号经前端与 ADC 进入 FPGA 实时处理，处理结果可通过 DAC 生成信号，或经 PCIe、SFP/SFP+ 接入主机与分布式系统。
- 01
模拟前端接口
连接器、通道数量与阻抗方案可按信号源配置。
- 02
ADC 采集链路
16 bit、最高 125 MS/s，最大 10 路同步采集。
- 03
FPGA 实时处理
完成滤波、下变频、解调、数据整理或闭环算法。
- 04
DAC 信号生成
16 bit、最高 250 MS/s 任意波形输出。
- 05
PCIe / SFP+ 通信
兼顾本地主机高速交互与远距离光纤传输。
- 06
系统集成
接入主机、标准机架或分布式测量与控制系统。
实际数据流向可根据采集、生成、反馈或分布式测量任务重新配置；接口协议、时钟拓扑和 FPGA 处理链路以项目方案为准。
硬件特性
以下为现有产品资料中的板卡能力范围，用于项目初步沟通。
| 硬件项目 | 规格与能力 |
|---|---|
| 模数转换 | 16 bit，最高 125 MS/s，通道数可定制，最大 10 路同步采集 |
| 数模转换 | 16 bit，最高 250 MS/s，支持任意波形生成 |
| 处理核心 | 高性能 FPGA，支持自定义固件 |
| 时钟管理 | 最大输入 1.2 GHz，最多 16 路输出，支持 PLL / 扇出双模式 |
| 电源方案 | DC-DC + LDO 二级稳压，敏感模块独立供电 |
| 主机接口 | PCI Express |
| 光纤接口 | SFP / SFP+ |
| 模拟前端接口 | 可定制连接器，适配不同信号类型与阻抗方案 |
| 机箱适配 | 支持定制化机箱，兼容标准机架安装 |
页面参数来自现有产品资料。具体接口、通道、时钟、固件、驱动、机箱及交付配置，以项目需求评估和最终确认资料为准。
典型应用场景
面向既需要高速数据采集，又需要板端处理、通信或定制集成的工业与科研项目。
精密仪器仪表
高速信号采集、波形分析与板端实时处理。
分布式测量系统
多节点数据汇聚、同步与远距离光纤传输。
工业自动化
多通道同步监测、闭环控制与低延迟反馈。
科研装置
数字化前端、算法部署及项目型系统集成。
工业数据采集
复杂工业现场中的多路信号采集与数据整理。
实时信号处理
在 FPGA 端执行滤波、解调、下变频等算法。
高速信号采集系统
面向宽带信号数字化与高速数据传输链路。
自动化测试设备
结合信号采集、波形输出与主机数据处理。
定制化能力
围绕信号接入、机械安装、实时算法和主机集成沟通项目适配范围。
模拟连接器定制
按信号源、安装条件和传输方式配置接口。
通道数量定制
根据项目采集规模与同步要求配置通道。
阻抗匹配
结合信号类型与传输线标准制定匹配方案。
机箱适配
支持板卡外形、安装接口与标准机架适配。
FPGA 固件定制
按应用部署信号处理、控制或通信逻辑。
驱动与数据格式定制
配合主机系统、通信协议和数据链路集成。

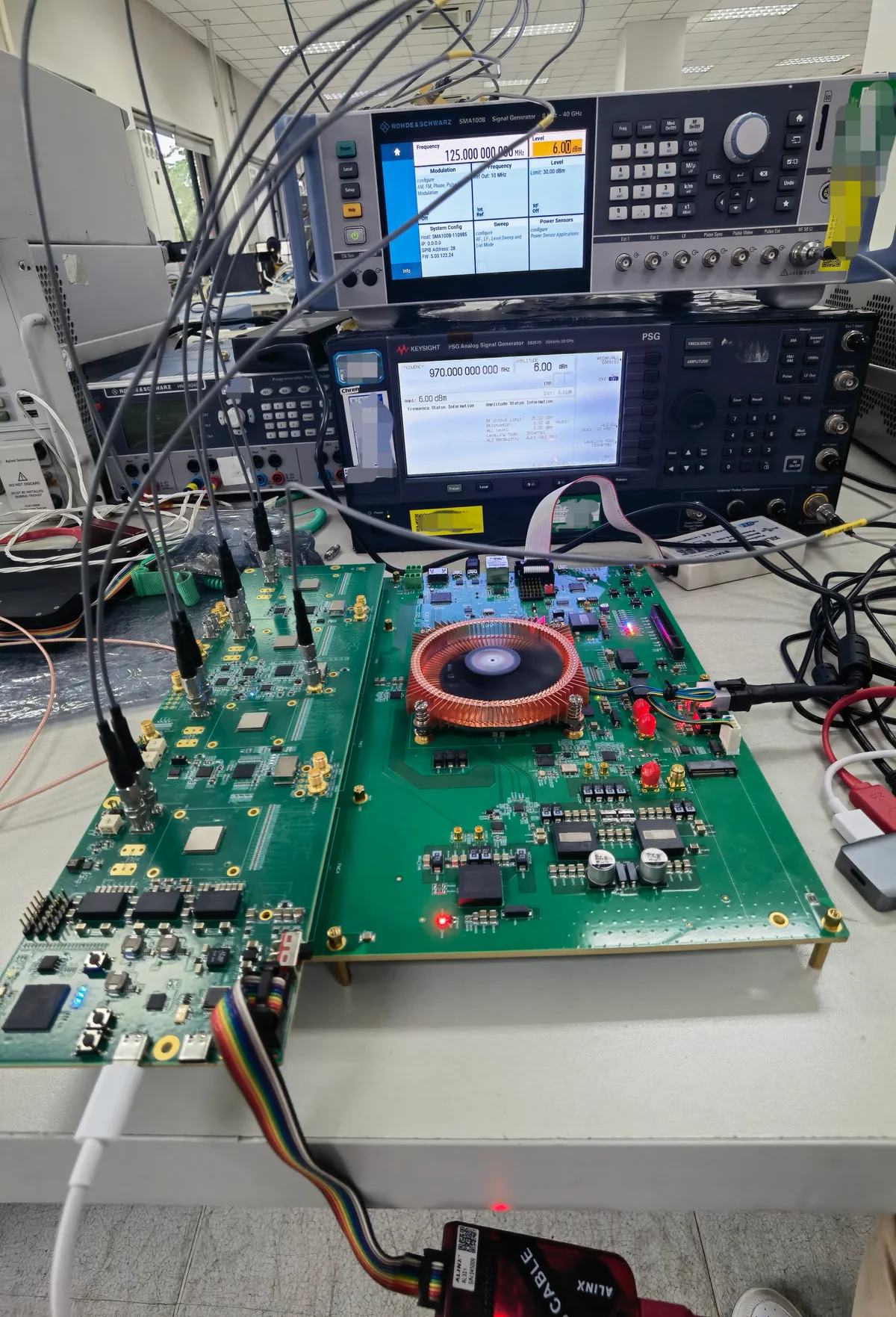

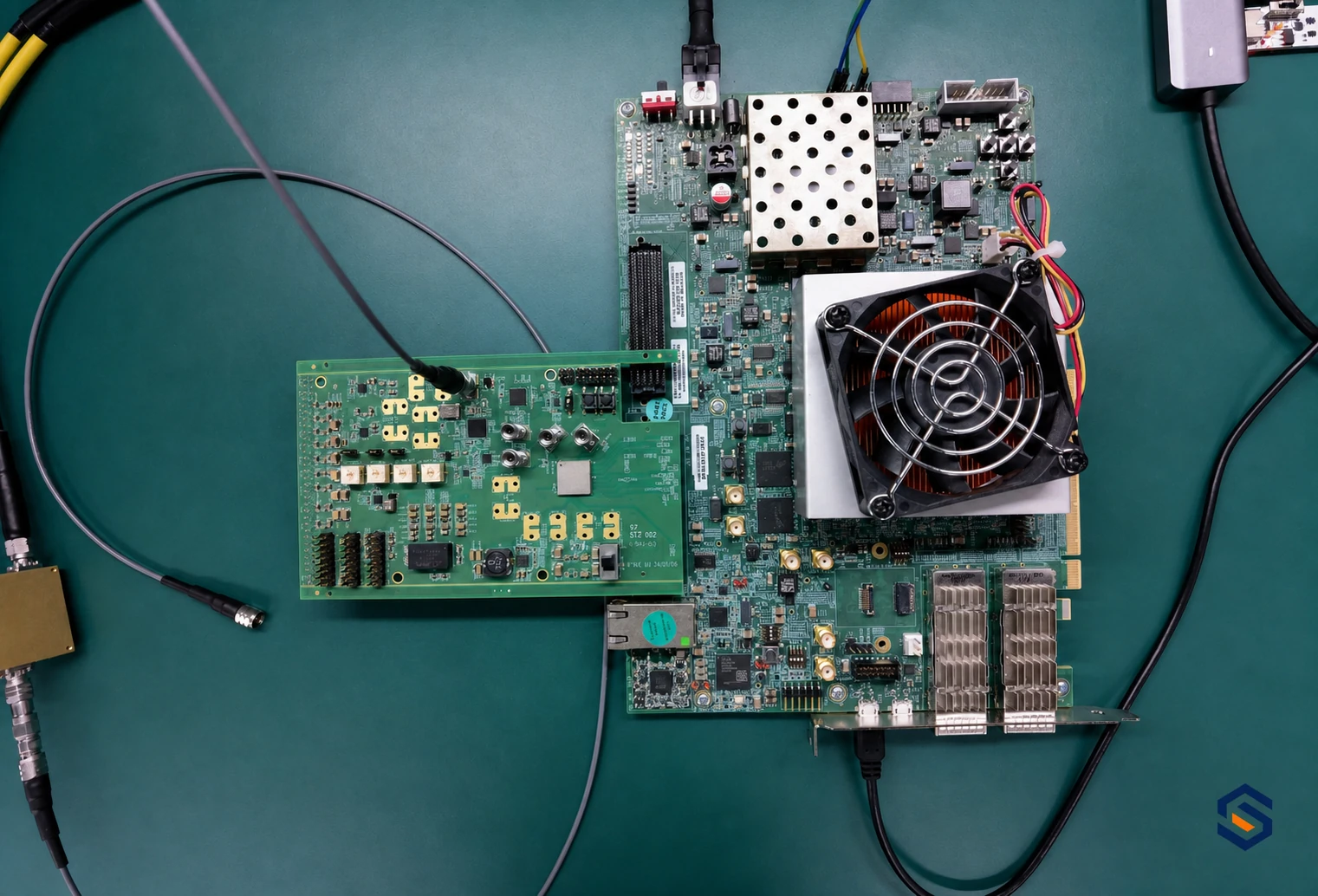

研发测试与系统联调
保留真实测试现场，支持项目级验证
板卡交付可结合项目需求开展信号源接入、接口联调、数据链路和 FPGA 处理验证。图中为原始研发测试现场记录，具体接口、结构与机箱配置以项目方案为准。
深智微项目支持能力
深智微围绕电子元器件原装现货、高速ADC产品线、精密模拟器件、FPGA相关器件和工业科研项目供货需求提供支持。高性能数字化处理板卡作为深智微面向高速数据采集、精密信号链、FPGA实时处理和工业科研应用的重要产品方向，可结合客户项目需求提供产品、关键器件、项目供货和定制化支持。
建议首次沟通提供
- 信号类型、频率范围与模拟前端要求
- 分辨率、采样率、通道数与同步要求
- FPGA 算法、数据量与实时反馈任务
- 主机接口、光纤传输、机箱与交付节点
常见问题
这款高性能数字化处理板卡适合哪些应用？
适用于精密仪器仪表、工业自动化、分布式测量、科研装置、工业数据采集、实时信号处理、高速信号采集系统和自动化测试设备等需要采集、处理、通信与系统集成协同的项目。
16位125MS/s采集适合什么场景？
适合对采样精度与采样速度都有要求的宽带信号数字化、多路并行监测、精密测量和测试系统。具体适用性还需结合模拟前端带宽、信号频率、时钟方案、动态性能和系统指标确认。
为什么多通道同步采集比普通采集更重要？
多通道系统不仅需要同时获得数据，还需要保留通道之间的时间与相位关系。统一触发、时钟分配、模拟前端路径和数字处理链路会共同影响同步效果，这对分布式测量、闭环控制和多路信号分析尤其重要。
FPGA实时处理可以实现哪些功能？
可根据项目在板端实现数字下变频、滤波、解调、门限判断、数据格式转换、控制量计算和闭环控制等功能，具体算法、资源占用与处理链路以固件方案和项目验证结果为准。
PCI Express和SFP/SFP+分别适合什么场景？
PCI Express 更适合板卡与本地主机之间的高速数据交互、在线处理与存储；SFP/SFP+ 更适合多节点、远距离和分布式系统的光纤数据传输。具体速率、协议、光模块和传输距离需按项目配置确认。
深智微是否支持接口、机箱、固件和驱动定制？
支持按项目沟通模拟连接器、通道数量、阻抗匹配、板卡外形与机箱适配、FPGA 固件、主机驱动、通信协议和数据格式等定制内容，最终范围以需求评估和确认资料为准。
深智微能为高速数据采集项目提供哪些支持？
深智微可围绕高性能数字化处理板卡、高速 ADC 产品线、精密模拟器件、FPGA 相关器件、接口与电源器件、项目供货和定制化集成需求提供协同支持，并根据项目阶段沟通产品资料、关键参数、供货节点与定制范围。
